贵阳白云自来水厂一期

项目概述

一、工程概况

1.1

　　本项目为贵阳市白云区自来水公司艳山红水厂增容改造工程，主要内容包括20000吨/日一体式净水处理装置一套的供应(含安装)。建设地点位于贵州省贵阳市白云区。建设场地海拔1305米(黄海高程)，抗震设防烈度为六度。

1.2

　　该处理装置分为一体化钢制箱体设备和反冲洗泵房两部分，

1.2.1

　　一体化设备钢制设备，其施工参数为：

　　设备运行总重：1490T

　　主体尺寸：长*宽*高： 15X23X4.3(米)

　　其中进水池为：1.25X15X4.3米，反应池为：5X15X4.3米，沉淀池为：9X15X4.3米，V形滤池为：7.8X15X4.3米

1.2.2

　　反冲洗泵房：

　　反冲洗分为气水联合冲洗，气冲采用鼓风机采用二台(一用一备)，单台Q=32.64m3/min，ΔP=0.039MPa，水冲采用反冲洗水泵采用三台(二用一备)卧式单级单吸蜗壳式水泵，单台Q=645m3/h，H=11m。

二、施工组织设计的编制依据

　　2.1中国市政工程中南设计研究总院有限公司的设计蓝图

　　2.2 《室外给水设计规范》(GB50013-2006)

　　2.3 《城市给水工程规划规范》(GB50282-98)

　　2.4《地表水环境质量标准》(GB3838-2002)

　　2.5《生活饮用水水源水质标准》(CJ3020-93)

　　2.6 《城市供水水质标准》(CJ/T206-2005)

　　2.7 《生活饮用水卫生标准》(GB5749-2006)

　　2.8 《城市居民生活用水量标准》(GB/T50331-2002)

　　2.9 《泵站设计规范》(GB/T50265-2010)

　　2.10《城镇给水厂附属建筑和附属设备设计标准》(CJJ41-91)

　　2.11 《城市给水工程项目建设标准》(建标[1994]574号)

　　2.12《工业企业设计卫生标准》(GBZ1-2002)

　　2.13《给水排水管道工程施工及验收规范》(GB50268-2008)

　　2.14 《建筑设计防火规范》(GB50016-2014)

　　2.15 《工业企业总平面设计规范》GB50187-93

　　2.16 《工业建筑防腐蚀设计规范》GB50046-2008

　　2.17《市政公用工程设计文件编制深度规定》

　　其它相关的国家标准和设计规范

三、工程施工特点

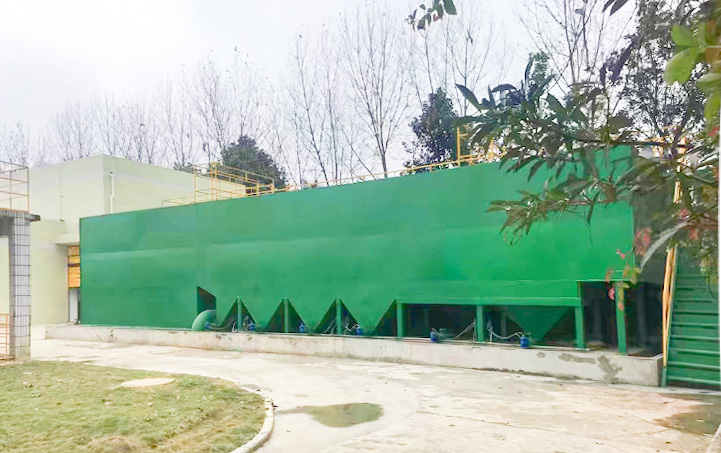

　　3.1 本项目一体化设备为钢制设备，其尺寸不能满足道路运输条件，故采取加工厂预制和施工现场拼装相结合。

　　3.2 该一体化设备安装精度要求较高，故在安装过程中必须保证基础地面平整和放大样时的精度，防止出现偏差而造成损失。

　　3.3 该一体化设备焊接量较大、焊接质量要求较高，为防止焊接变形和杜绝焊接质量事故，故采用熟练的焊接工人。

　　3.4 本项目为四川省艾恒境机械设备有限公司的样板工程，必须要精选高质量施工材料;精选高素质的职工队伍，把本项目当作样板工程，精心设计、精心施工。让“树一流品牌，创建筑精品”的企业宗旨贯穿本项目的施工全过程，争创公司最佳声誉。

四、施工部署和主要施工方法

　4.1 施工程序

　　4.1.1 施工准备：熟悉施工图纸，做好图纸自审、会审，进行工程量统计，编制有关工程图表。

　　4.1.2 准备施工使用的工具和机械设备，检查设备的使用性能。

　　4.1.3 对现场施工人员进行安全、质量、技术交流，配置统一着装和安全防护用品。

　4.2 吊装机械选择

　　4.2.1 需吊装的单个零件板不超过2T,拟选用8T汽车吊。

　　4.2.2 运输机械拟选用9米的货车，以满足钢板装运需要。

　4.3一体化设备安装轴线定位和标高控制：

　　4.3.1由于基础土建的原因，可能会导致基础地面不平，不能满足设备安装条件，故在安装制作前必须采用水平仪精准测量出各点的标高误差，进行合理的调节，以达到设备安装需求;

　　4.3.2安装前根据图纸在基础上标注各反应池的尺寸在基础上的位置和尺寸，经反复核对无误后，方可安排吊装。

　　4.3.3测量高程的控制点定位计算保证精度为±3mm。

　4.4工程测量配备仪器：

　　名 称型 号数 量

　　水平仪AL-M41台

　　钢卷尺50米1把

　　钢卷尺7.5米2把

　　钢卷尺5米2把

　　棉线100米1卷

五、一体化设备零部件制作

　5.1一体化设备零部件加工

　　5.1.1构件放样之前，应熟悉图纸，并核对图纸各部尺寸、数量有无不符之处，并要求与安装图纸对照其相关位置及尺寸、数量。如发现施工详图有错误或尺寸标注不清等问题，应向有关部门联系解决。

　　5.1.2放样用的量具，特别是钢盘尺，应有国家计量部门校准合格证方可使用。

　　5.1.3焊接构件放样，重点控制好连接焊缝长度和型钢重心。应根据工艺要求预留切割余量，加工余量或焊接收缩余量，应按规定提供。

　　5.1.4用于一体化设备的材料必须严格按其材质、规格分门别类醒目标记，不得混放。

　　5.1.5下料的首要原则是合理使用和节约原材料，提高原材料利用率。下料前要根据图纸用料要求和来料尺寸合理配料，配料时，拼接口应避开安装孔和复杂部位，焊口位置必须按图纸要求或规范相互错开。在条件许可时，根据构件尺寸，优选各种材料的生产规格，减少材料损耗。
